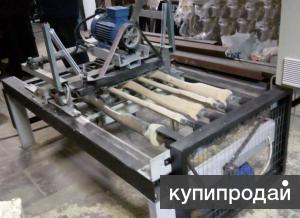

Станок копировально-фрезерный SFK-4 для изготовления топорищ и ножек Кабриоль

Получение изделий на станке основано на принципе копирования модели. Модель и четыре заготовки закреплены горизонтально и синхронно вращаются. Фреза-шейпер расположена перпендикулярно осям заготовок и обрабатывает одновременно четыре заготовки, при этом часть барабана фрезы прижата к вращающейся модели и при продольной подаче обкатывает ее профиль.
Принцип работы: заготовки будущих топорищ, а также их точный шаблон, фиксируются в центрах станка в горизонтальном положении. Перпендикулярно по отношению к заготовкам вращается шейпер. При вращении хвостовик фрезы касается шаблона топорища, повторяя его форму. Одновременно каретка с фрезой синхронно продвигается вдоль заготовок, придавая им форму шаблона. Вся операция выполняется от 4 минут, по истечении которых четыре топорища практически готовы к применению. На станке можно также изготавливать сложные деревянные детали для мебели (подлокотники, ножки стульев, диванов, столов, ручки инструментов и пр.), переустановив соответствующий шаблон. Основное достоинство - не нужны услуги персонала высокой квалификации.
Технические характеристики:
Максимальный диаметр обрабатываемых заготовок, мм 130
Минимальный диаметр обрабатываемых заготовок, мм 40
Максимальная длина обрабатываемых заготовок, мм 850
Минимальная длина заготовки, мм 300
Количество заготовок, шт 4
Скорость вращения заготовок, об/мин 10-65
Скорость вращения фрезы, об/мин 5000
Мощность привода фрезы. кВт 5,5
Количество ножей на фрезе, шт 3
Мощность шлифовального блока, кВт 1,5
Мощность привода подачи суппорта, кВт 0,5
Скорость вращения шлифовальной ленты, м/сек 18
Скорость подачи, м/мин 0…12
Габариты, мм (Д х Ш х В) 1950х1100х850
Масса, кг 400
